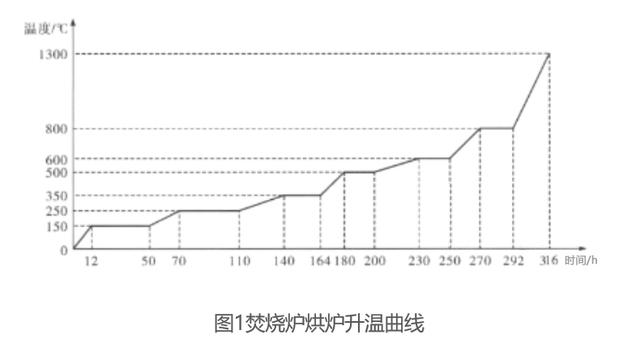

焚燒爐投產(chǎn)前必須進(jìn)行烘爐,這是整個(gè)施工過程的重要環(huán)節(jié)。耐火襯里全部施工完成后,噴淋養(yǎng)護(hù)48h,并至少經(jīng)自然干燥72h后方可進(jìn)行烘爐。本次烘爐采用石油液化氣和燃料油作為燃料(600℃以上改用燃料油烘爐)。烘爐過程中,按照制定好的升溫曲線(圖1),緩慢加熱爐膛各部位耐火襯里,使其所含水分逐漸排出,防止升溫過急造成耐火襯里出現(xiàn)干裂(耐火襯里10～20℃/h,煙囪3～5℃/h),可根據(jù)耐火襯里的工程量及干濕程度,適當(dāng)增減恒溫時(shí)間,直至加熱到焚燒爐使用溫度的1.2倍即1200℃,使耐火襯里達(dá)到完全干燥為止。

烘爐保溫溫度和保溫時(shí)間取決于焚燒爐耐火襯里內(nèi)水分(游離水和結(jié)晶水)的排出和石英轉(zhuǎn)變時(shí)引起體積膨脹的臨界溫度點(diǎn),這些溫度點(diǎn)是:100℃左右、117～163℃、180～270℃、573℃左右、870～1000℃。根據(jù)水分含量的多少,在這些溫度點(diǎn)上保溫10～20h。
