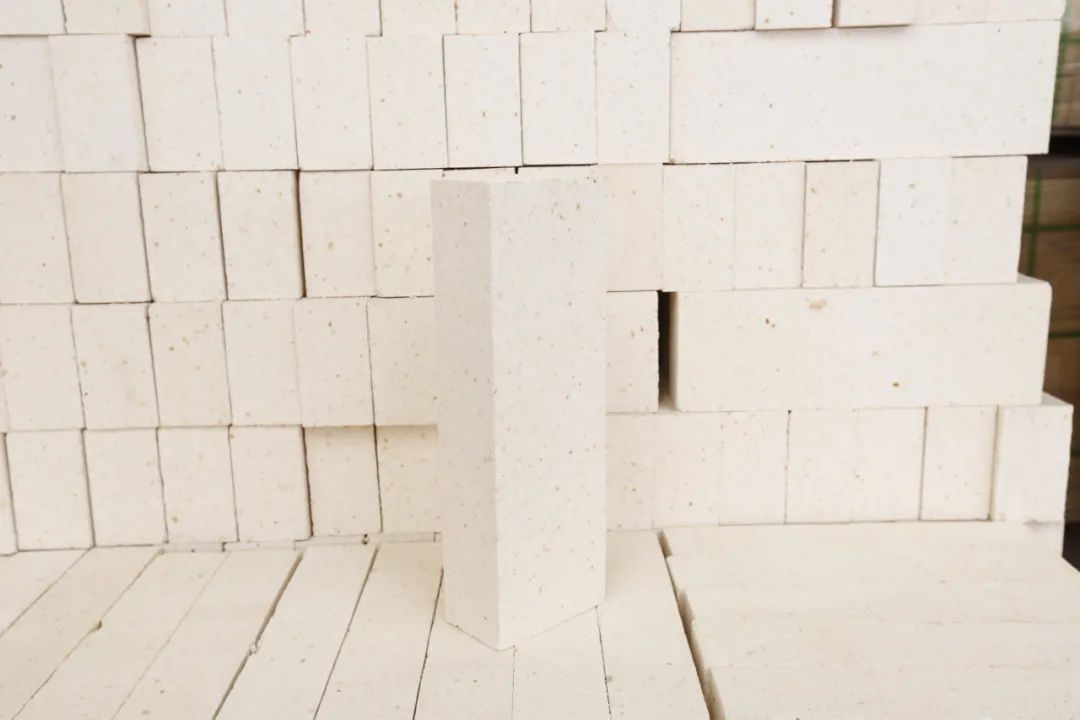

高鋁耐火磚，即氧化鋁含量在48%以上的一種硅酸鋁質(zhì)耐火材料。由礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。熱穩(wěn)定性高，耐火度在1770℃以上?？乖暂^好。

　　1、高鋁耐火磚的分類

　　通常分為三類：

　　Ⅰ等：Al2O3含量≥75%；

　?、虻龋篈l2O3含量60%~75%；

　　Ⅲ等：Al2O3含量48%~60%；

　　也可根據(jù)其礦物組成進(jìn)行分類，一般分為：低莫來(lái)石質(zhì)（硅線石質(zhì)）、莫來(lái)石質(zhì)、莫來(lái)石―剛玉質(zhì)、剛玉―莫來(lái)石質(zhì)和剛玉質(zhì)五類。

　　2、高鋁耐火磚的性質(zhì)

　　高鋁耐火磚的重要工作性質(zhì)之一是在高溫下的結(jié)構(gòu)強(qiáng)度，這一特性通常用荷重軟化變形溫度來(lái)評(píng)定。也測(cè)定其高溫蠕變性來(lái)反映其高溫結(jié)構(gòu)強(qiáng)度。試驗(yàn)結(jié)果表明，荷重軟化溫度隨Al2O3含量的增加而提高。

　　Al2O3含量在70%以下的高鋁耐火磚，荷重軟化溫度取決于莫來(lái)石晶相和液相間的數(shù)量比例，隨莫來(lái)石的數(shù)量增加而提高。液相的數(shù)量和性質(zhì)對(duì)荷重軟化溫度有明顯的影響。因此，降低原料中雜質(zhì)含量，有利于改善荷重軟化溫度及高溫蠕變性。

　　3、應(yīng)用領(lǐng)域

　　主要用于砌筑高爐、熱風(fēng)爐、電爐爐頂、鼓風(fēng)爐、反射爐、回轉(zhuǎn)窯內(nèi)襯。此外，高鋁耐火磚還廣泛地用做平爐蓄熱式格子磚、澆注系統(tǒng)用的塞頭、水口磚等。
